Plataforma EPLAN garante engenharia contínua no projeto de painéis

Mesmo um sistema CAD integrado tem seus limites. S&A Schaltanlagenbau GmbH atinge esses limites quando se trata de automação e padronização. Foi tomada uma decisão de migrar para a plataforma EPLAN, uma decisão para um processamento mais eficiente de projetos de engenharia de de planta e de automação no futuro. A biblioteca macro central vai desempenhar um papel fundamental e será utilizado em todos os clientes e indústrias.

O fluxo de trabalho na S&A Schaltanlagenbau GmbH em Garbsen perto de Hannover tem sido bem estruturado há anos. O software ERP troca informações com o sistema ECAD. Na indústria transformadora, os dados ECAD para os gabinetes é transferido diretamente para um sistema de processamento NC. A empresa encontrou uma solução rápida e econômica para a preparação do cabo: Um prestador de serviço especializado recebe um recorde de CAD e oferece pré-montados, cabos rotulados dentro de três dias.

Nos limites da automação
Mas os responsáveis ​​não foram totalmente satisfeitos com a solução ECAD existente. Ingo Ahrbecker, diretor comercial e co-fundador da S&A: "O potencial do sistema de automação anterior estava em seus limites. Além disso, queríamos alcançar um maior nível de padronização" Por isso, foi tomada a decisão de migrar para a plataforma EPLAN, que já estava sendo usado com sucesso pela empresa afiliada S&A Steuerungstechnik em Hamburgo.

Biblioteca central de macro para diferentes áreas de negócios
A profunda integração da Plataforma EPLAN oferece continuidade completa - desde o projeto elétrico para o layout de painéis até a fabricação. S&A começou, certificando-se os pré-requisitos necessários foram atendidos. Uma vez que a biblioteca de macro é um fator chave para a automação, S&A já tinha definido uma biblioteca de macros que era o mais abrangente possível. Uma equipe de quatro engenheiros de projeto imediatamente começou a trabalhar para criar macros adequados e inseri-los no EPLAN Electric P8. Eles tinham que ter em conta vários requisitos, uma vez que a S & A, como especialista em instrumentação, controle e tecnologia de automação, trabalha em uma faixa contínua expansão de aplicações. Ingo Ahrbecker: "A nossa empresa foi fundada em 1993 a partir de um departamento de elétrica de um fabricante de fornos industriais Continuamos a construir a nossa experiência nesta área exigente tecnologia I&C. Hoje, por exemplo, lidamos com projetos solares térmicos muito complexos - incluindo a programação e comissionamento."

Projetos complexos, clientes exigentes
Outra área de negócios está construindo tecnologia: S&A cria projetos de automação para edifícios de escritórios e hospitais. E mais e mais clientes vêm do campo clássico de automação industrial. Para esses clientes, S&A fornece a automação para sistemas de fluxo de produção e materiais, tais como aqueles usados ​​na indústria automotiva. O escopo do projeto inclui geralmente a programação PLC e, no futuro, serão fornecidos os dados de base para a programação diretamente da Plataforma EPLAN.

Lutando para a padronização

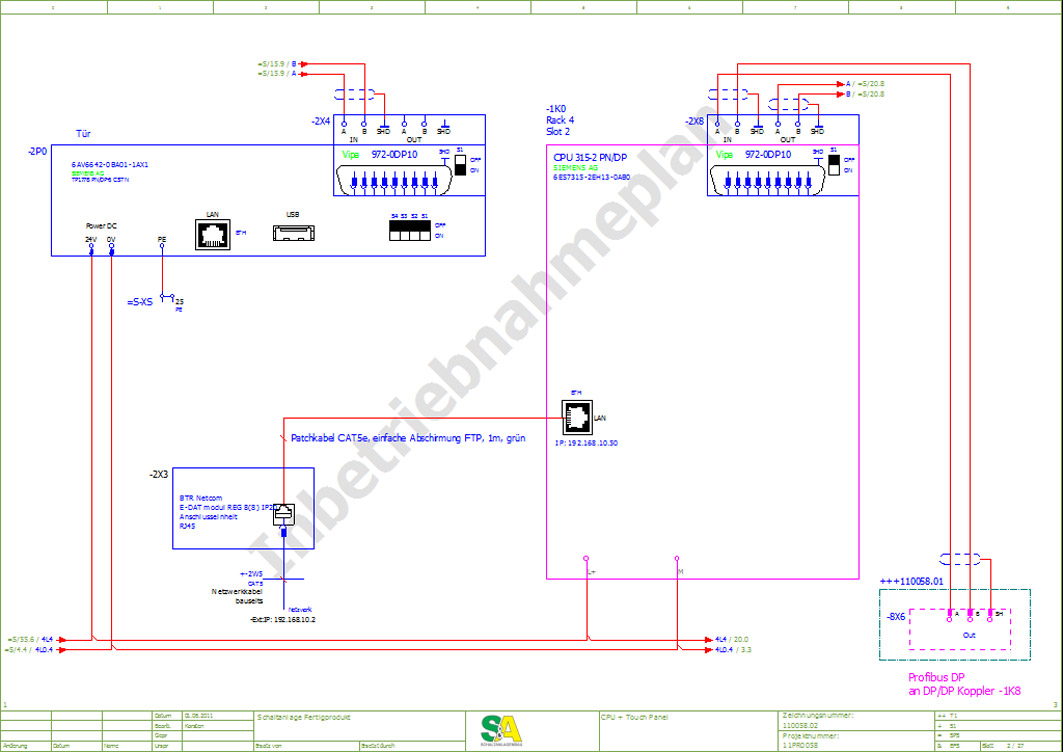

É realmente possível construir uma biblioteca de macro comum para esse campo de aplicação heterogêneo como o projeto de painéis com seus variados requisitos, regulamentos e normas. Ingo Ahrbecker: "Isso não é problema se você proceder de forma estruturada. Cada macro nova será mostrada a todos os projetistas, e um colega será totalmente responsável pela biblioteca que vai continuar a crescer e tornar-se bastante extensa. Afinal, nós queremos representar todas as áreas de negócios. "O objetivo da S&A é que cada projetista utilize a biblioteca de macro em casa, tanto quanto possível, tanto para economizar tempo e promover a padronização. Todos os esquemas seguem os mesmos padrões - não importa por qual aplicação ou cliente. Além disso, cada macro contém os custos de compra e do tempo de montagem, de modo que os serviços administrativos também gerem lucro de padronização.

EPLAN Pro Panel simplifica o projeto de painéis

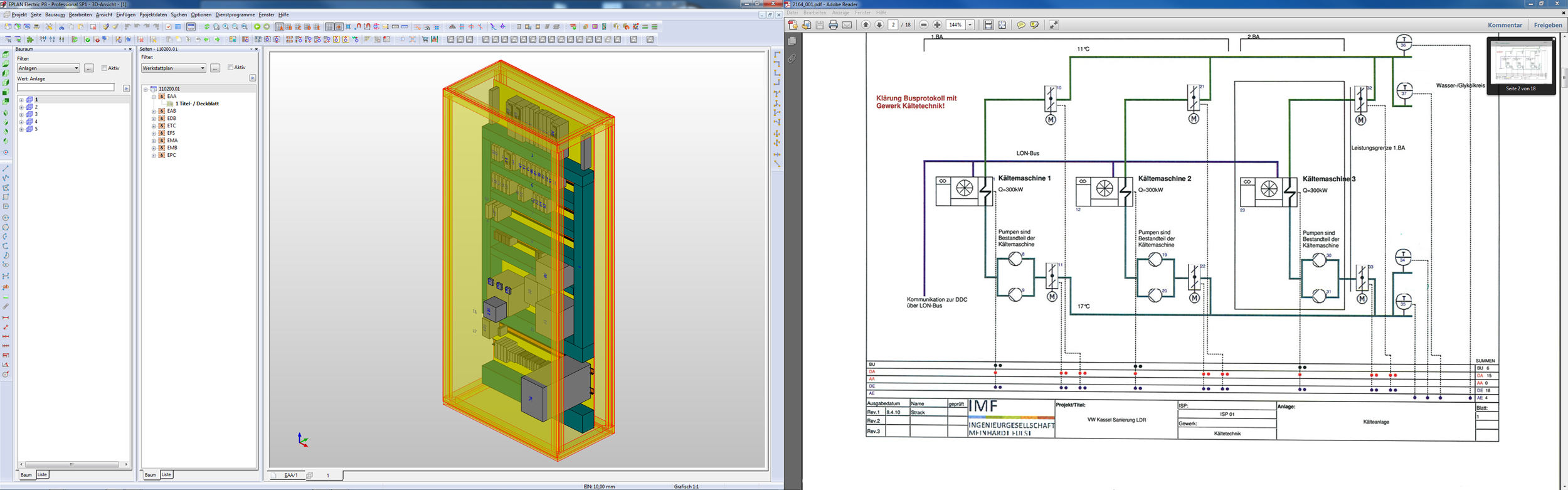

A S&A ainda está em fase de migração. Então, todo o hardware será projetado sobre a plataforma EPLAN. Ingo Ahrbecker: "Atualmente, temos seis engenheiros trabalhando com a EPLAN, em dezembro, haverá treze." A criação dos planos de layout 3D foram incluídos no fluxo de trabalho automático. O EPLAN Electric P8 dados projeto é passada para o próximo sistema na plataforma: Painel EPLAN Pro - o sistema de design de caixa - permite o controle de colisão dinâmica durante o layout de montagem, e os dados de produção podem ser transferidos diretamente para processamento NC. Ingo Ahrbecker: "...Isso funciona muito melhor com EPLAN Pro Panel que ele fez com o software que usamos anteriormente. Vamos usar imediatamente a versão Professional, que será brevemente disponível. Então, podemos automatizar os processos ainda mais" Mesmo a máquina que rotula os condutores de cabos individuais em breve será conectado à plataforma EPLAN.

Bem preparado para tarefas complexas

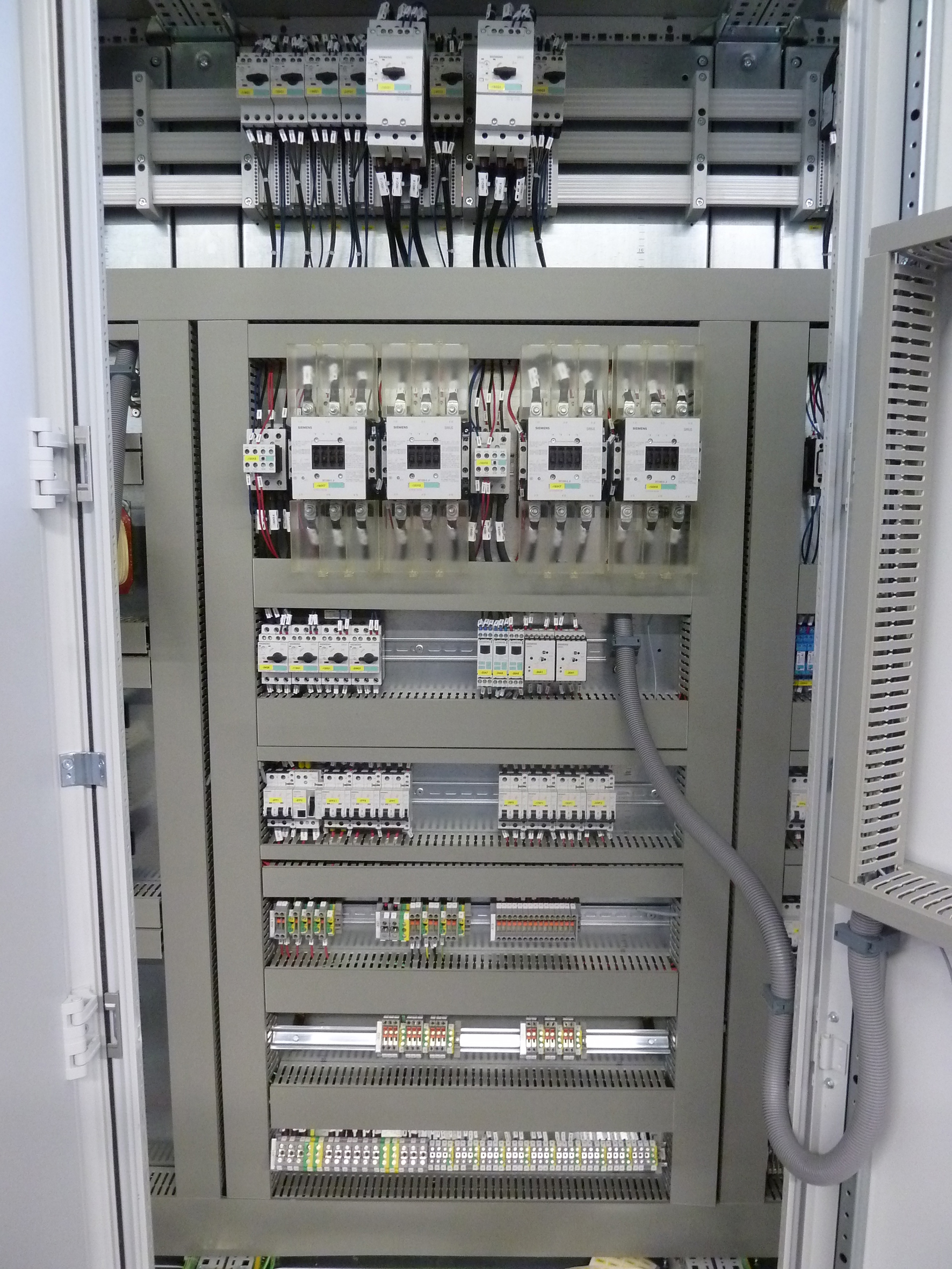

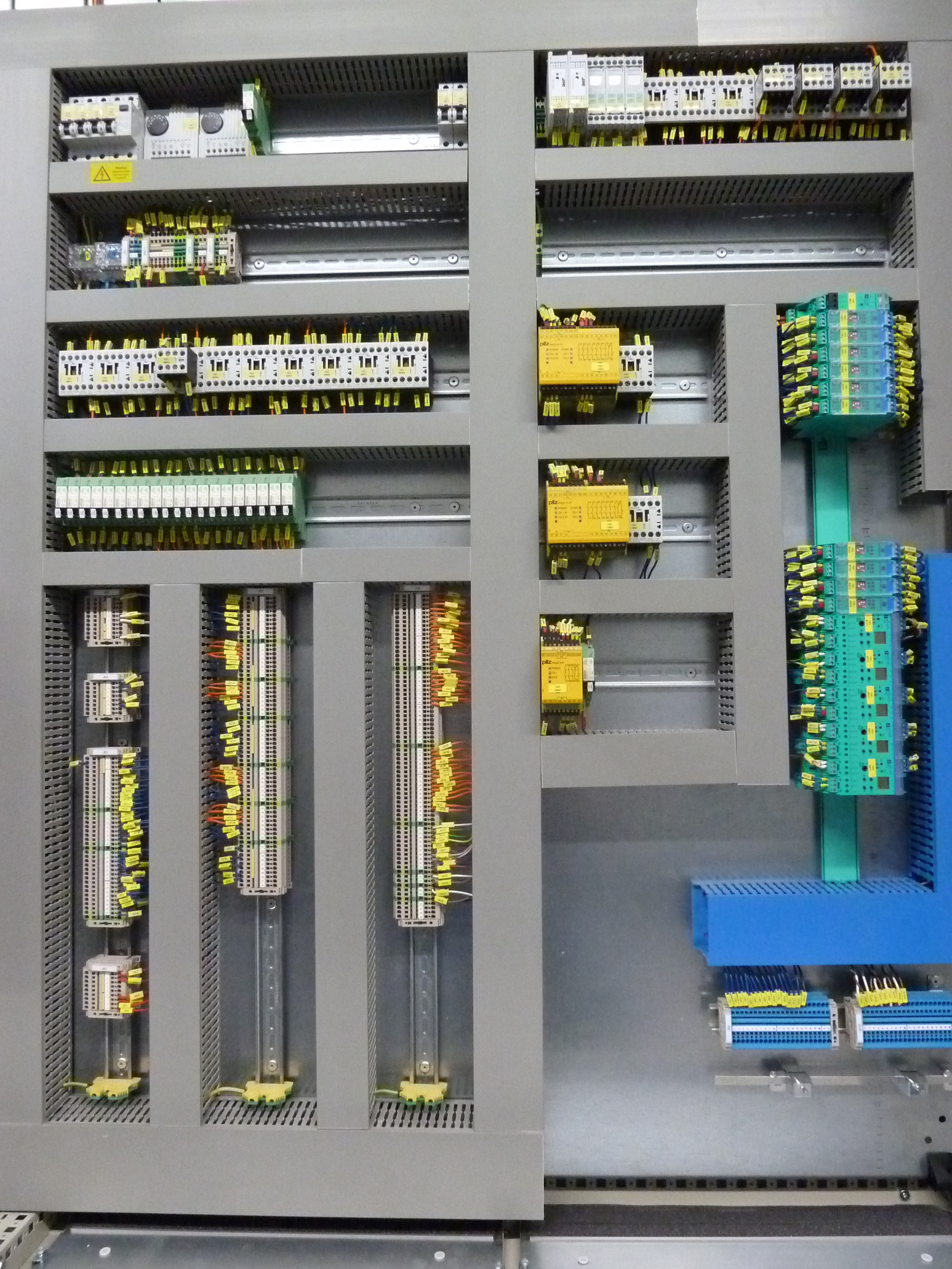

Com a nova plataforma de projetos, S&A está bem preparada para as tarefas muito mais complexas do futuro: "Os projetos são frequentemente ordens puras, como a atualização de sistemas existentes, adicionando novas tecnologias de controle. Este é o local onde é necessária a nossa experiência que faz a automação de tarefas repetitivas ainda mais importante. " O fator do tempo tem também de ser tidas em conta: os clientes exigem tempos mais curtos e mais curtos de rendimento. O planejamento eficaz e a produção é especialmente importante, pois S&A geralmente projeta e fabrica para grandes paineis - projetos típicos tem até 20 campos de paineis - e eles são quase sempre projetados individualmente.

O início à vista
Quanto pode ser economizado no final só será visto quando a migração for concluída no final de 2011 e todos os 13 engenheiros estão usando a Plataforma EPLAN. Mas Ingo Ahrbecker já é capaz de relatar o progresso de hoje: "Os primeiros projetos mostram que trabalhar muito mais eficientemente com EPLAN, embora nós também tinhamos implementado uma solução integrada com o sistema antigo."
