Eficiência em todas as fases do processo

Rittmeyer AG é a primeira empresa que você deve ligar para sistemas de instrumentação, automação e controle para instalações hidrelétricas. Um dos maiores projetos que o especialista com base em Baar, no cantão suíço de Zug, já lidou é o equipamento do Hinterrhein Kraftwerkverbund com instrumentação moderna e consistente e sistemas de controle. Engenheiros Rittmeyer de ligar com os diagramas complexos e desenhos de gabinete de controle com o Electric P8 E-CAD, solução EPLAN.

A empresa cresceu com a força de sua tecnologia de medição, com base em cem anos de tradição e experiência. Rittmeyer é especializada em soluções específicas da indústria de instrumentação e controle de abastecimento de água, águas residuais e tecnologia ambiental e geração hidrelétrica. A empresa, que se tornou parte do grupo Brugg, tem 330 funcionários que trabalham na Suíça, Alemanha, Áustria, Itália, França e Croácia, dois terços dos quais de trabalho na sede em Baar. A reputação da Rittmeyer é como parceiro para soluções econômicas, eficiente e confiável, não é baseado em seu próprio desenvolvimento de instrumentação e controle de tecnologia, como a RIFLEX automação e sistema de controle remoto, e o sistema de controle RITOP processo, que implanta nessas indústrias.

Sem pressa – mesmo nos projetos mais complexos

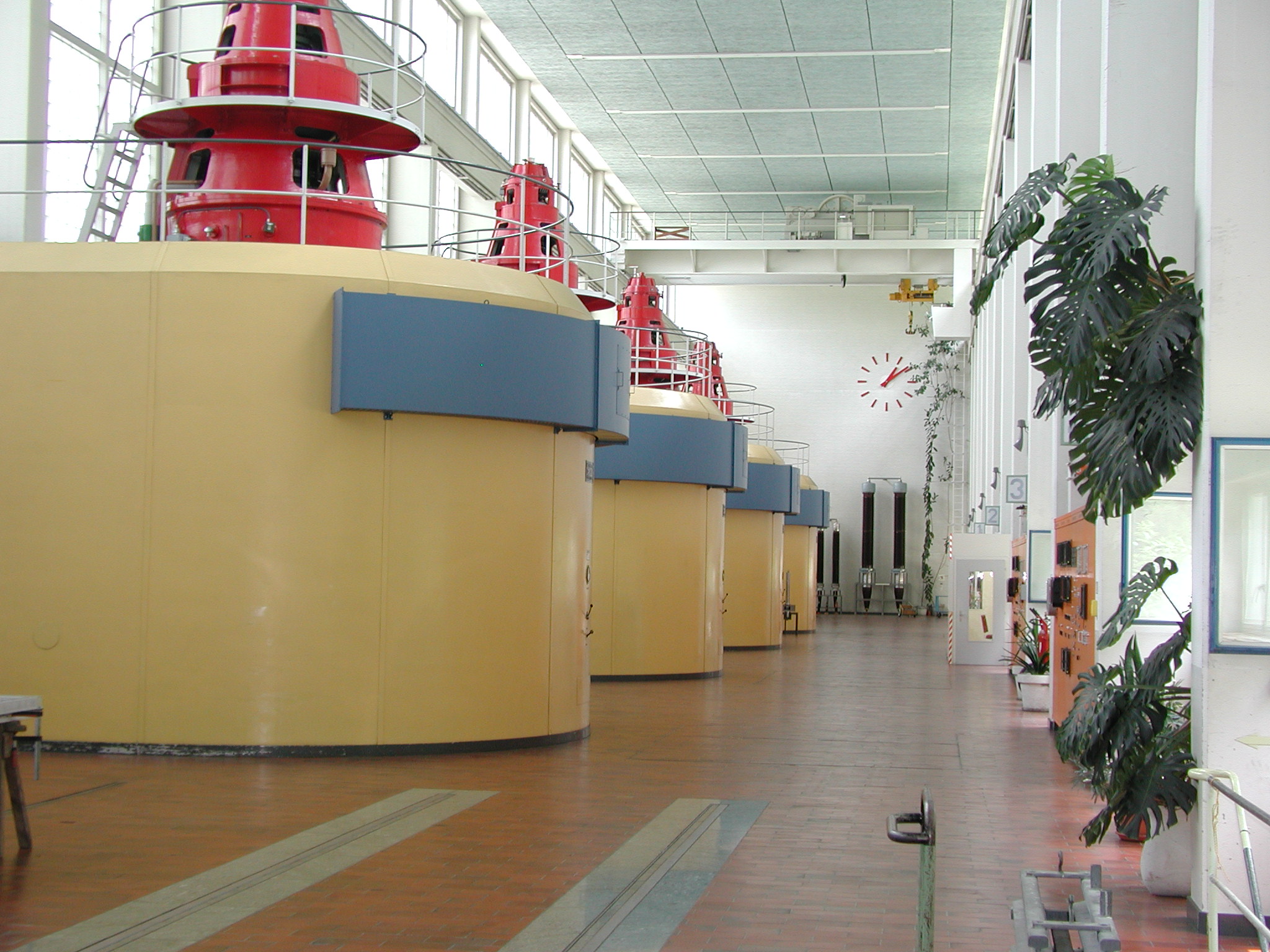

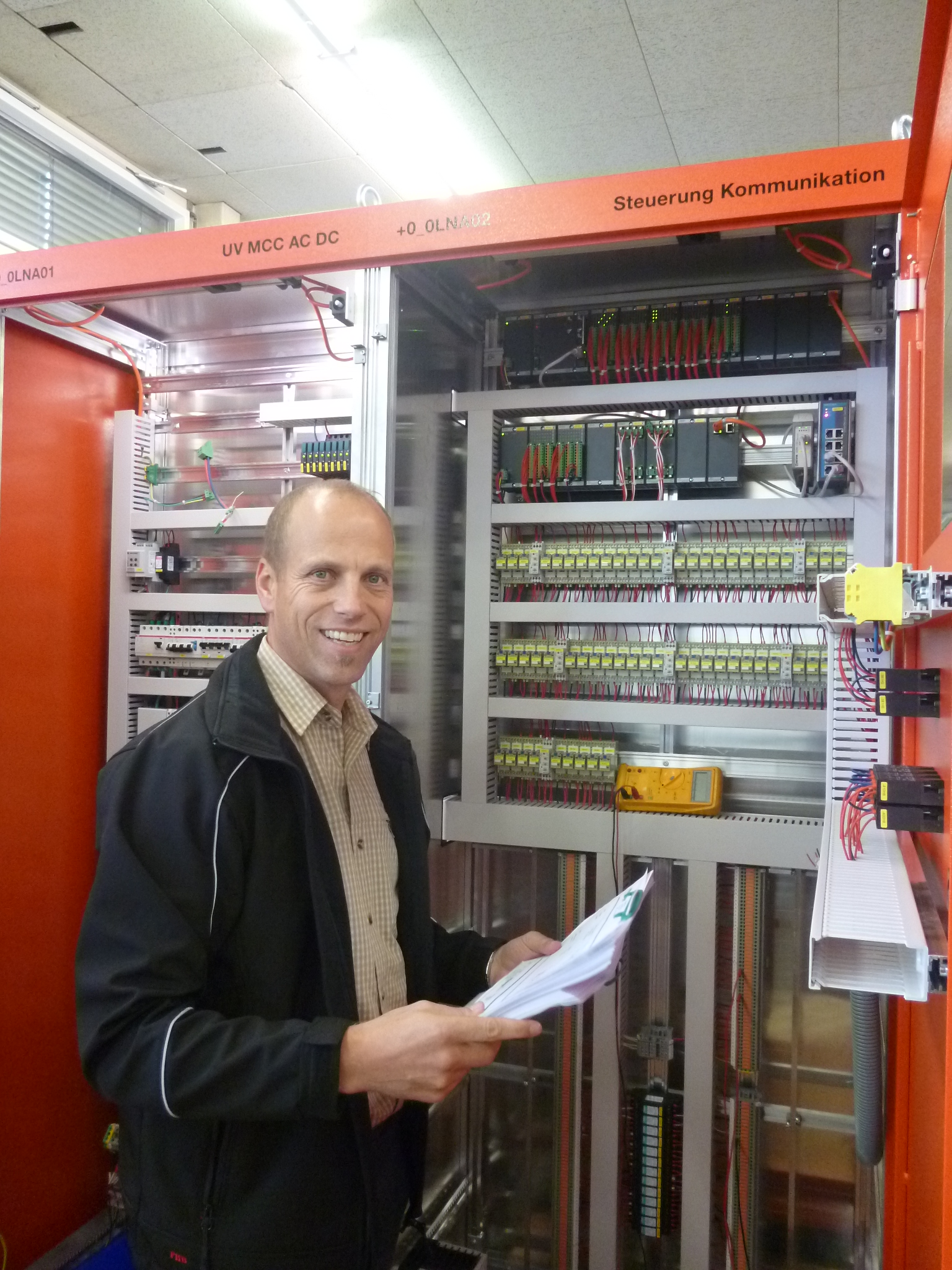

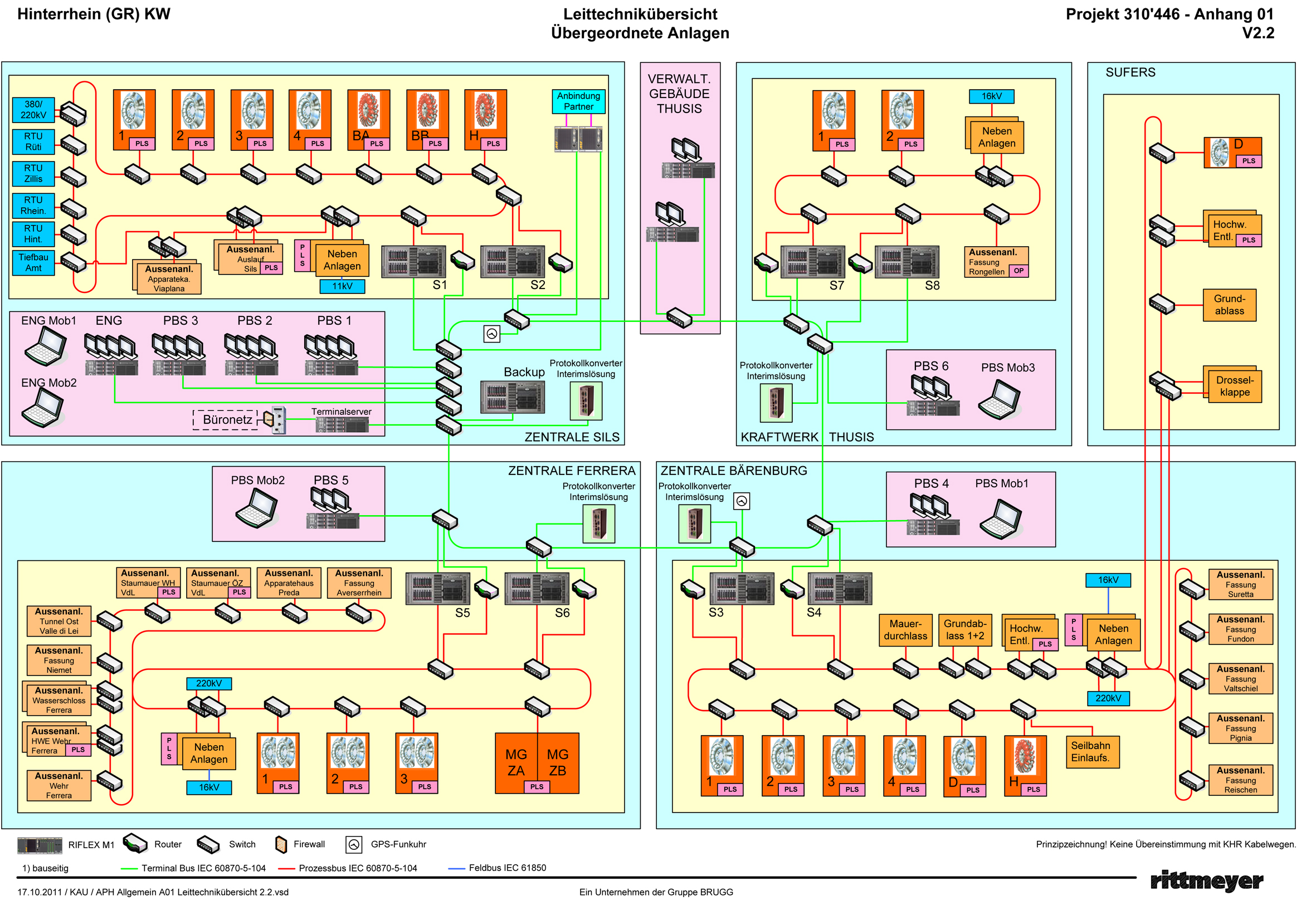

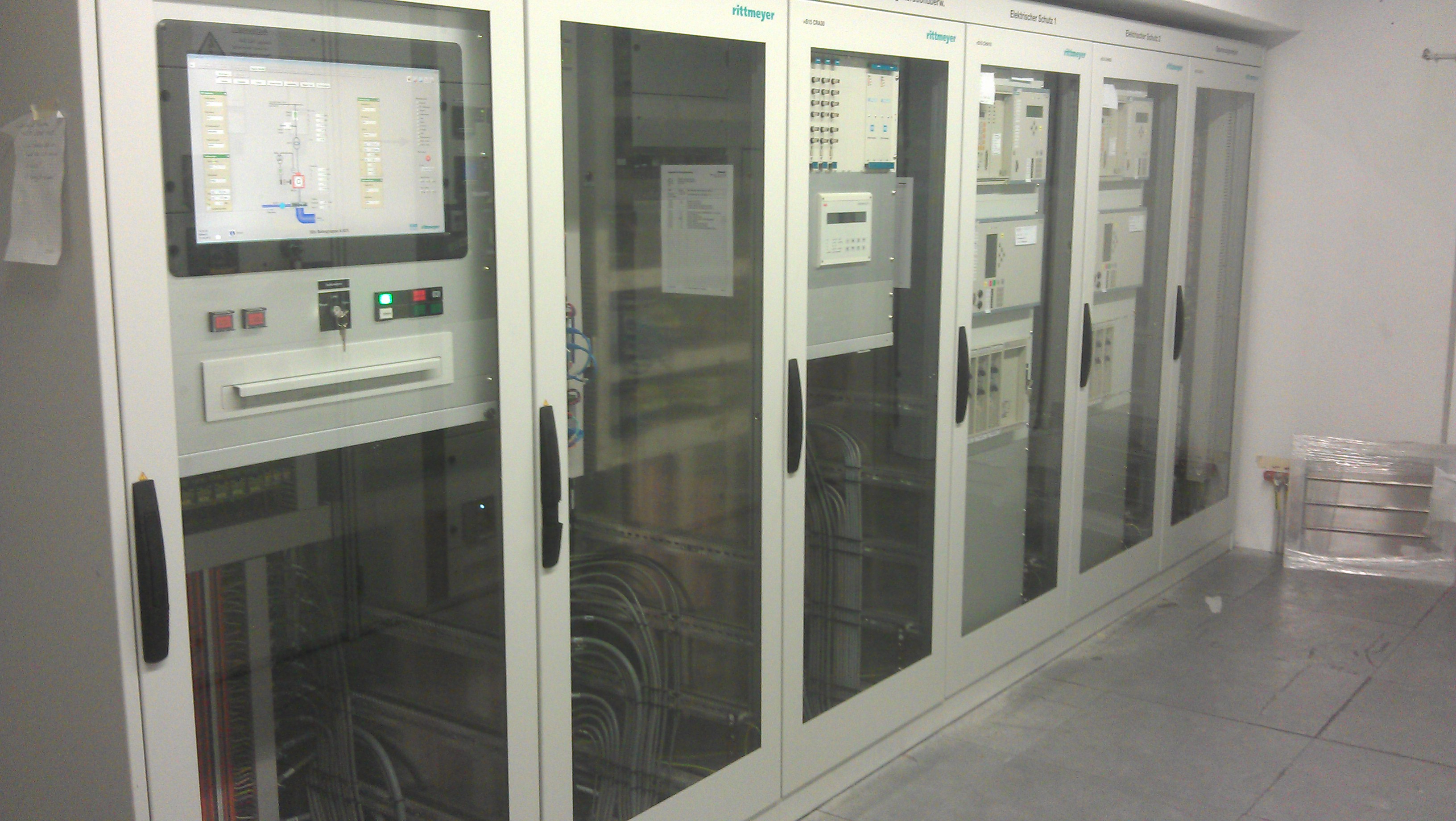

Projetos de grande escala, como o projeto Hinterrhein, não são um desafio do dia-a-dia, mesmo para os especialistas experientes que trabalham para RittMeyer. O projeto foi criado para conectar quatro locais, cada um com um número de turbinas, a usina Thusis e os três centros de controle em Barenburg, Ferrera e Sils com quatro sistemas de servidores redundantes para criar um sistema de distribuição. A estação de energia compreende um total de 20 unidades de produção consistindo de turbinas, geradores, auxiliares e sistemas de controle. Uma média de 10 quadros de comando com vários sistemas tiveram de ser projetados e construídos para cada unidade. Um monte de trabalho para a equipe foi liderada por Martin Wolf, chefe de engenharia de projeto na hidrelétrica de estações de energia: os conjuntos de desenho para as várias unidades são de até 700 páginas, contendo todos os detalhes até os diagramas de polo. Trinta conjuntos de desenhos de vários tamanhos foram terminados até agora, cerca de um terço do total das necessidades, o primeiro 50 de um total de cerca de 200 painéis de comando também já foram projetadas e construídas.

“Graças a EPLAN estamos muito relaxados sobre esse projeto, e estamos dentro do nosso prazo”, confirmou Martin Wolf – não é uma questão de curso em uma indústria que opera sob enorme custo e pressões de tempo. Seus engenheiros vêm trabalhando com o EPLAN Electric P8 para um bom ano agora, “um salto quântico em comparação com a ferramenta anterior”, diz o engenheiro, que como o gerente do projeto, também foi responsável por sua introdução na empresa. A migração para uma ferramenta moderna ECAD tinha sido na agenda Rittmeyer por algum tempo, o fato de que a decisão de EPLAN Electric P8 foi finalmente tomada no final de 2010 não foi apenas uma consequência da ampla penetração da Plataforma EPLAN na indústria e da experiência de colegas austríacos e alemães na empresa, mas também porque a empresa tinha ganho o projeto Hinterrheim, o que exigiria a saída máxima em desenho de diagrama.

Evitando perdas de prazos e trabalhos duplicados
Rittmeyer tem 35 engenheiros que trabalham na estação de energia hidrelétrica – em engenharia elétrica e projeto de hardware, e também na manutenção e reparação diretamente no site do cliente. Graças ao apoio completo e intensivo oferecido pela EPLAN, o básico a implantação da nova plataforma ECAD personalizada correu sem problemas em todas as áreas, “em um espaço muito curto de tempo, depois de três a quatro meses, que estavam em funcionamento e totalmente pronto para a ação de engenharia com o EPLAN Electric P8”, confirma Martin Wolf.

Para o chefe do departamento, flexibilidade e consistência são os requisitos decisivos para uma ferramenta moderna da engenharia elétrica: as coisas que contam são minimizando a entrega perdas nas interfaces do processo de trabalho e à prevenção de trabalho duplicado, supérfluo e a atividade redundante; nossas horas de trabalho são caras e devem ser, portanto, implantado de forma tão eficaz quanto possível para nós nos mantermos competitiva.

A consistência dos dados cria eficiência

Própria produção trabalha com as impressões PDF das listas e desenhos de circuitos preparados a partir de EPLAN que pode extrair-se diretamente a partir da rede. “Desenhos de papel são utilizados somente para fazer alterações e para marcar os passos que já foram concluídos”, diz Martin Wolf descrevendo os progressos no processo. Isto seria usado, por inspeção de qualidade, e é concebível que no futuro esta etapa também será executada sem papel na tela.

Geração automática sem falhas

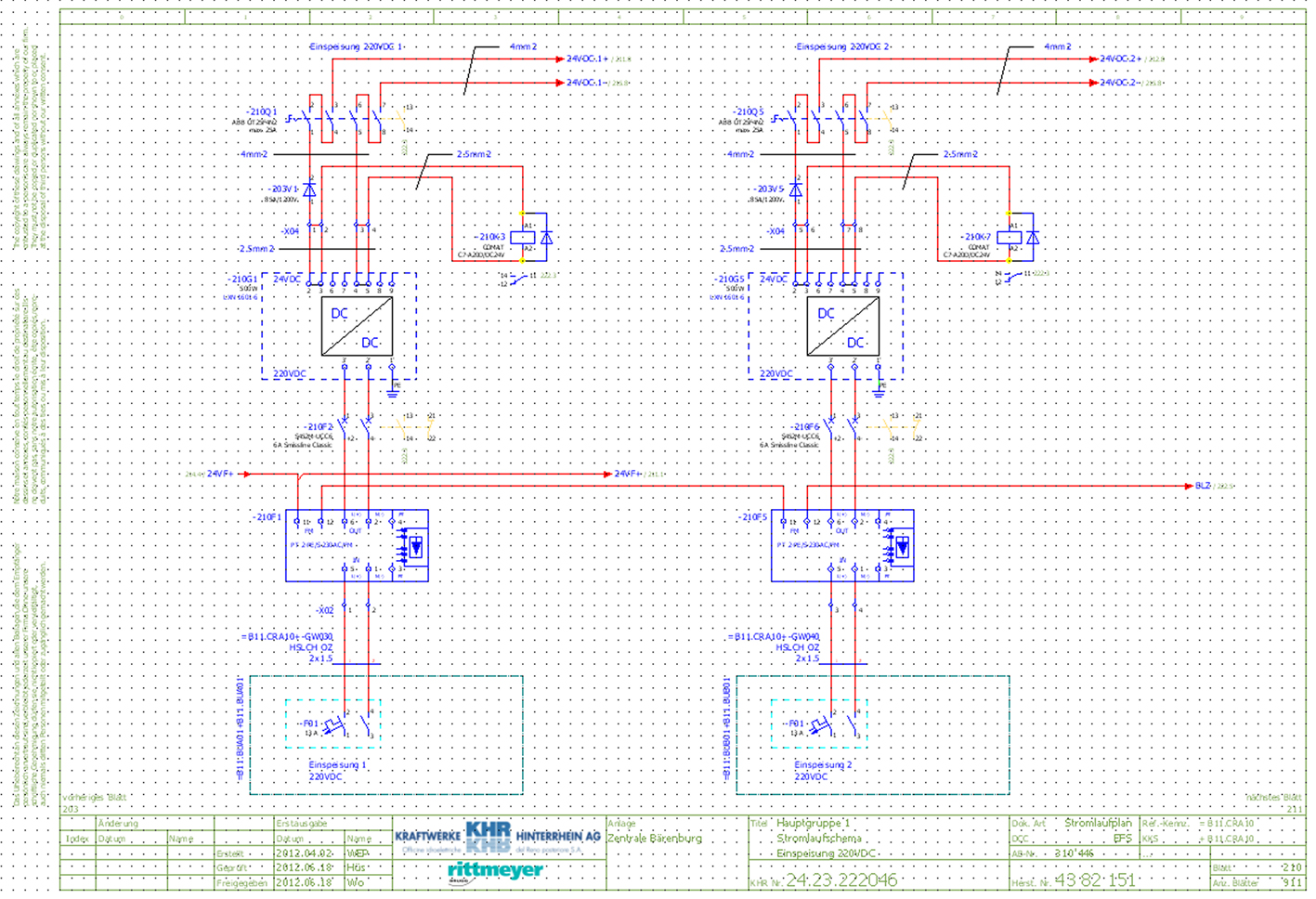

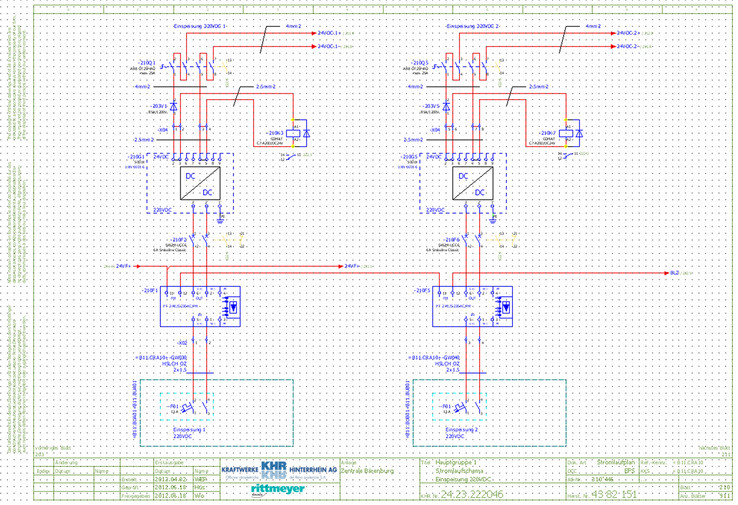

Agendamento, diagramas de circuitos e os planos de cabeamento podem ser gerados automaticamente através do EPLAN – um ponto importante vantagem para Martin Wolf: isto não só aumenta a velocidade do processo, mas também melhora a qualidade, como erros de transmissão são impedidos. Referencias cruzadas e listas de alocação de trabalho funcionam “cem por cento”, confirmou o gerente de projeto. Benefício adicional: saídas de sinal e interfaces para o software também pode ser criada automaticamente- Rittmeyer precisa apenas de flexibilidade: “Nós compramos em hardware o controlador e programamos com nossas próprias soluções de software, e a geração automática das interfaces é uma grande ajuda no sentido de garantir livre de erro de configuração das interfaces” explica Martin Wolf. Para fazer isso, P8 acessa uma lista de sinais no Excel desenvolvido em conjunto com o EPLAN, “tudo o que tinha que fazer para configurar isso foi adaptar para a nossa necessidade um módulo básico para os dados de importação e exportação que já estava presente na plataforma EPLAN”.

A consistência dos dados cem por cento da Plataforma EPLAN é um benefício inestimável em partículas para uma empresa como a Rittmeyer que tem inúmeros fornecedores de componentes diferentes, mas como o ponto integrador e único de contato para o cliente é responsável pela colocação pontual e suave execução do projeto: cada componente precisa ser criado apenas uma vez no sistema, apesar de inicialmente não haver mais trabalho, os dados do componente estão disponíveis para serem reutilizados em todas as tarefas sem a necessidade de serem criados novamente. Martin Wolf é, portanto, particularmente tomado por este conceito de dispositivo: “Nós podemos baixar dados dos componentes diretamente do EPLAN Data Portal em nossos bancos de dados EPLAN e precisam apenas de adapta-lo um pouco para a nossa própria representação gráfica, o que é uma função muito poderosa que eu não vejo em outros sistemas”.

“Baseando-se na ferramenta certa”
O esforço de criar as bibliotecas de componentes é especialmente interessante para uma empresa que te uma determinada gama de recursos: “vinte pessoas trabalham com o EPLAN sobre todas as três divisões de negócios, que assim vale a pena para os departamentos de grande porta como a nossa”, diz Martin Wolf. O P8 agora está totalmente instalado e funcionando na Rittmeyer e é a principal ferramenta em engenharia elétrica, o sistema antigo será usado apenas para acabar com antigos projetos ou para fazer pequenas alterações aos projetos antigos. Embora outras ferramentas também são utilizadas ao lado dela, como os clientes já especificados que ferramentas ECAD eram pra ser usadas na atribuição projeto, tornou-se a ferramenta de escolha no setor central, em particular, diz Martin Wolf. Quando os projetistas são livres para tomar a decisão, o EPLAN sempre vem em primeiro lugar como o melhor sistema, mais eficiente e mais abrangente: “EPLAN Electric P8 significou um grande avanço para nós, temos a certeza de que colocamos nossa fé na ferramenta certa”.
